了解Data Matrix二维码

2022-10-11 4950 人阅读

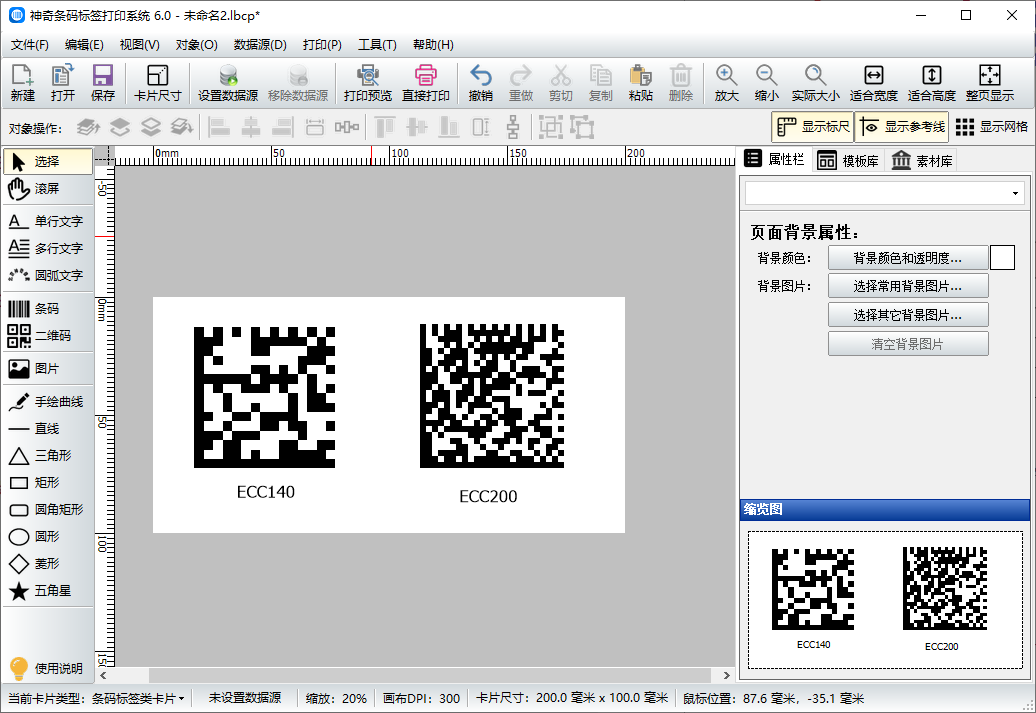

  Data Matrix原名Data code,Data Matrix二维条码的外观是一个由许多小方格所组成的正方形或长方形符号,可分ECC140与ECC200两种类型。

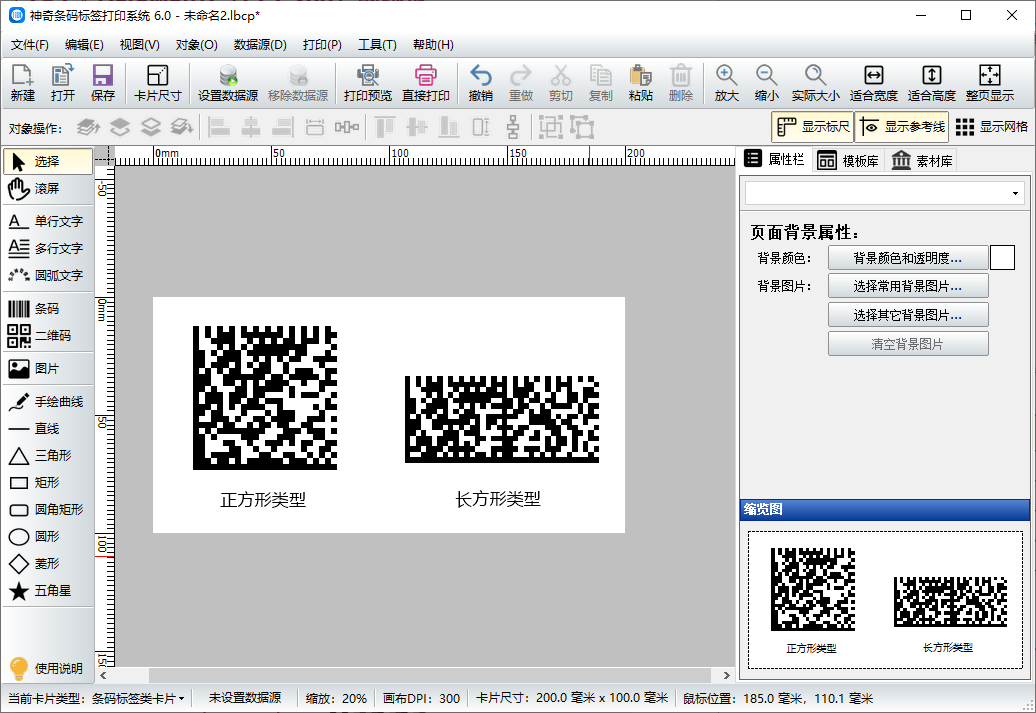

  提高对 DataMatrix 的初始版本中成问题的失真进行错误纠正的功能而形成的版本就是 ECC200。ECC200的错误纠正采用在一部分代码遭到损坏时,也能够恢复数据的“里所码”,不仅修复失真的能力强,而且还减小了代码尺寸。ECC200 已成为国际规格,使用 DataMatrix时,ECC200作为标准使用。另外,DataMatrix(ECC200)类型包括正方形与长方形。




  Data Matrix二维条码的尺寸可任意调整,最大可到14平方英寸,最小可到0.0002平方英寸,这个尺寸也是目前一维与二维条码中最小的。另一方面,大多数的条码的大小与编入的资料量有绝对的关系,但是Data Matrix二维条码的尺寸与其编入的资料量却是相互独立的,因此它的尺寸比较有弹性。此外Data Matrix二维条码码还具有以下特性:

  1.可编码字元集包括全部的ASCII字元及扩充ASCII字元,共256个字元。
  2.条码大小(不包括空白区):10×10 ~ 144×144

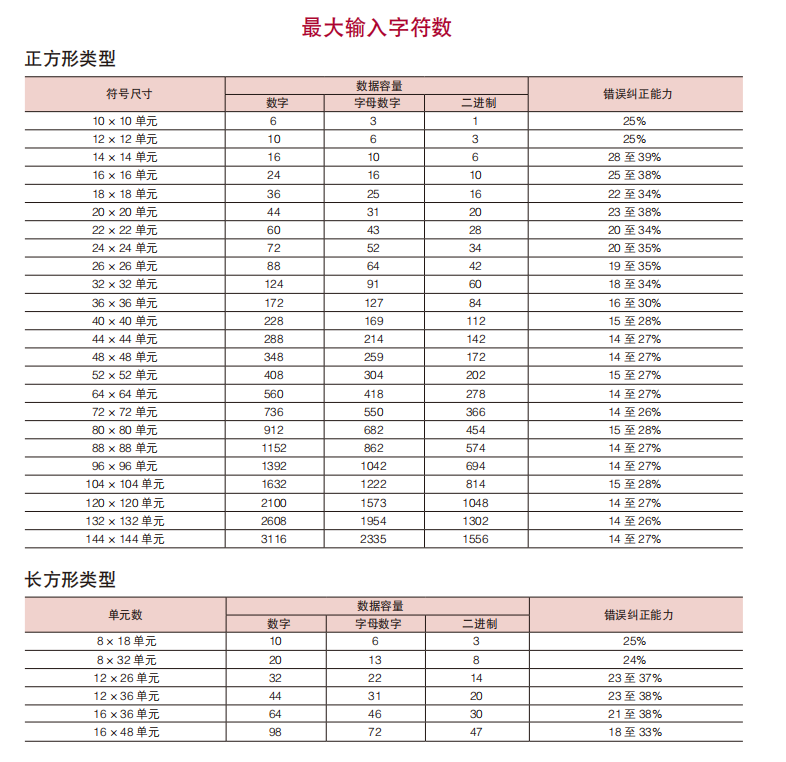

  3.资料容量:2235个文数字资料,1556个8位元资料,3116个数字资料。
  4.错误纠正:透过Reed-Solomon演算法产生多项式计算获得错误纠正码。不同尺寸宜采用不同数量的错误纠正码。

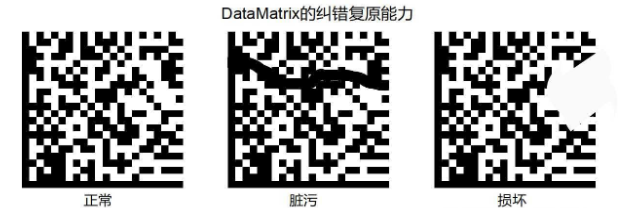

  Data Matrix二维条码的外观是一个由许多小方格所组成的正方形或长方形符号,其资讯的储存是以浅色与深色方格的排列组合,以二位元码(Binary-code)方式来编码,故电脑可直接读取其资料内容,而不需要如传统一维条码的符号对映表(Character Look-up Table)。深色代表“1”,浅色代表“0”,再利用成串(String)的浅色与深色方格来描述特殊的字元资讯,这些字串再列成一个完成的矩阵式码,形成Data Matrix二维条码码,再以不同的印表机印在不同材质表面上。由于Data Matrix二维条码只需要读取资料的20%即可精确辨读,因此很适合应用在条码容易受损的场所,例如印在暴露于高热、化学清洁剂、机械剥蚀等特殊环境的零件上。
