什么是Data Matrix二维码

2022-06-24 | 1921 阅读
Data Matrix二维码由美国国际资料公司(International Data Matrix)于1989年发明,是一种由黑色、白色的色块以正方形或长方形组成的二维码,其发展构想是希望在较小的标签上存储更多的信息量。

  Data Matrix二维码由美国国际资料公司(International Data Matrix)于1989年发明,是一种由黑色、白色的色块以正方形或长方形组成的二维码,其发展构想是希望在较小的标签上存储更多的信息量。DM码的最小尺寸是目前所有条码中最小的,特别适合于小零件的的标识,直接印刷在实体上,被广泛应用在电路、药品等小件物品以及制造业的流水线生产过程。Data Matrix可分ECC140与ECC200两种类型。

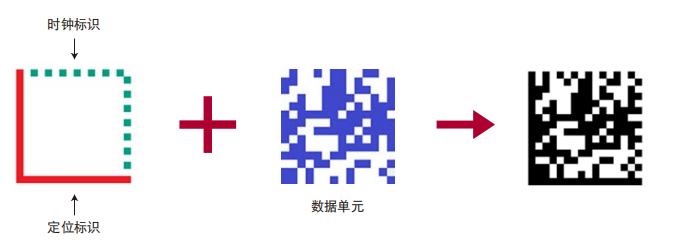

  DataMatrix 的构成如下图所示,在边部分配置 L 字形的定位标识和虚线状的时钟标识,并在其内部放入数据单元。条码读取器通过对定位标识与时钟标识进行图像处理来检测位置,可进行 360° 全方位读取。

  Data Matrix二维条码的尺寸可任意调整,最大可到14平方英寸,最小可到0.0002平方英寸,这个尺寸也是目前一维与二维条码中最小的。另一方面,大多数的条码的大小与编入的资料量有绝对的关系,但是Data Matrix二维条码的尺寸与其编入的资料量却是相互独立的,因此它的尺寸比较有弹性。可编码字元集包括全部的ASCII字元及扩充ASCII字元,共256个字元。资料容量可达2235个文数字资料,1556个8位元资料,3116个数字资料。DM码总共有24种尺寸规格,最小尺寸为10×10模块,最大尺寸为144×144模块。当模块数目超过26×26时将进行分区块,每个区块不会超过26个模块。此结构可防止失真。

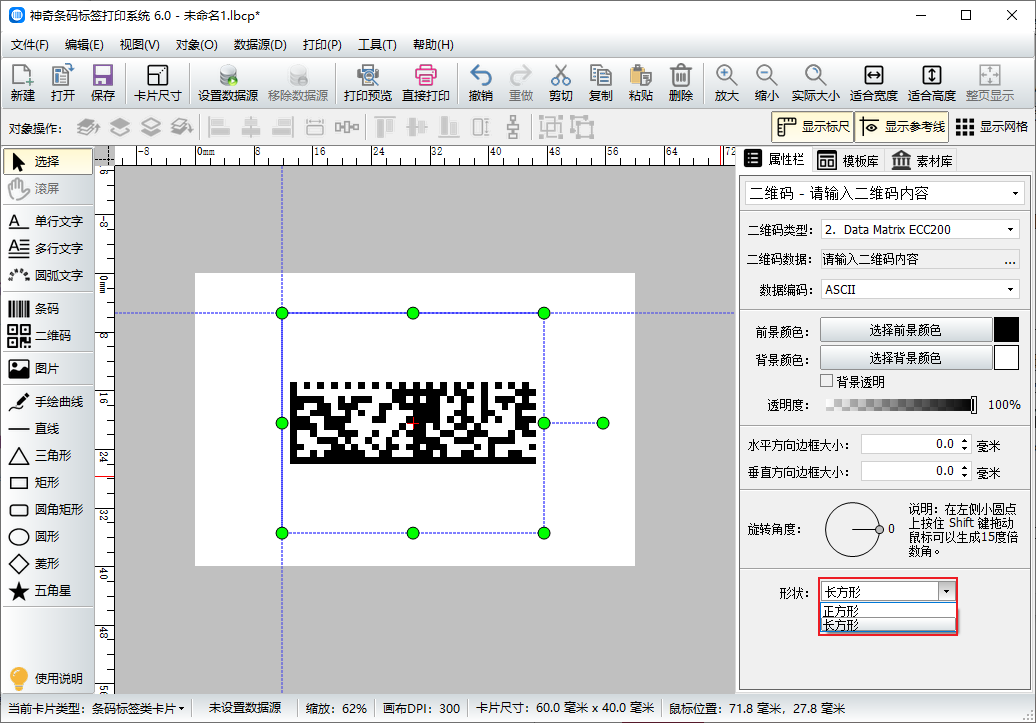

  DataMatrix(ECC200)类型包括长方形与正方形两种,在条码标签软件中点击二维码按钮,在标签上绘制一个二维码,将二维码的类型设置为DataMatrix ECC200,在软件下方形状处点击下来菜单,就可以根据需要选择长方形或者正方形。

  以上就是关于Data Matrix二维条码的简单介绍,想要了解更多有关条码的信息,请持续关注我们。
